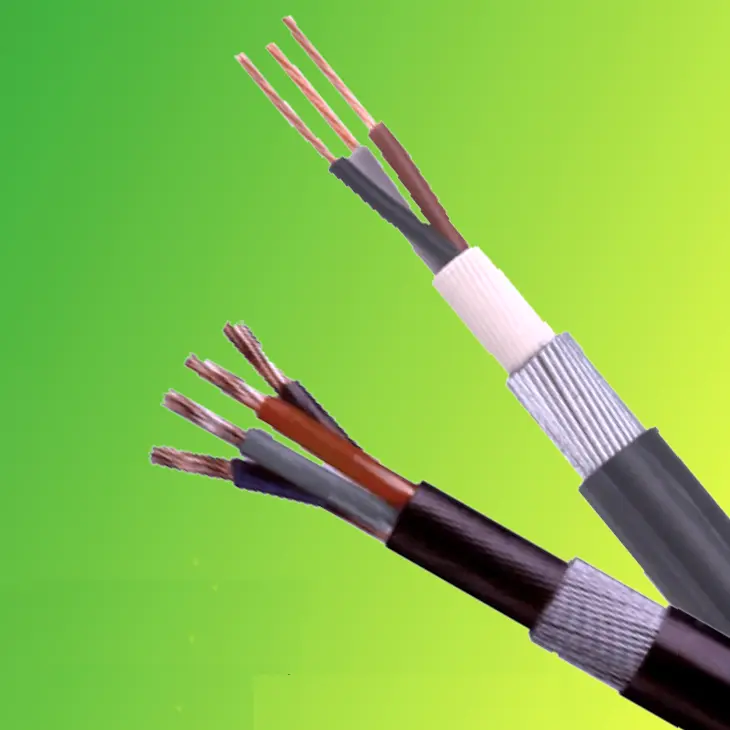

Cábla Cumhachta BS 6724

Chun praghsanna díreacha monarchan BS 6724 Power Cábla a fháil, is féidir leat Beida a roghnú mar do sholáthraí. Cloíonn an cineál cábla seo le caighdeáin na Breataine agus is féidir é a úsáid le haghaidh soláthar cumhachta agus línte rialaithe. Tá an cábla cosanta ag truaill íseal-deatach saor ó halaigine. I gcás dóiteáin, is beag deataigh a tháirgeann an cábla seo, agus níl an deataigh neamh-tocsaineach. Tá sé oiriúnach le húsáid i gceantair dlúthdhaonra, agus is féidir é a shuiteáil taobh istigh d'fhoirgnimh nó a chur go díreach faoi thalamh.

Seol Fiosrúchán

Cur síos ar an Táirge

Is soláthraí gairmiúil cáblaí agus sreanga é Beida sa tSín. I dtéarmaí struchtúr an táirge, úsáideann ár gCábla Cumhachta BS 6724 insliú tras-nasctha poileitiléin (XLPE) agus truaill pholaitiléin íseal-deatach saor ó halaigine, in éineacht le ciseal armúr sreang cruach ghalbhánuithe, a fhoirmíonn córas cosanta ilchiseal. Tá buntáistí suntasacha sábháilteachta ag an truaill íseal-deatach saor ó halaigine; Nuair a bhíonn sé faoi lé dóiteáin, ní hamháin go scaoileann sé méideanna an-íseal deataigh, ag laghdú tionchar an deataigh ar tharchur solais chomhthimpeallach agus infheictheacht éalaithe a chinntiú, ach freisin táirgeann sé deataigh neamh-tocsaineach agus neamh-chreimneach, a choscann gortuithe tánaisteacha agus go gcomhlíonann sé go hiomlán riachtanais sábháilteachta na gceantar dlúthdhaonra.

Tá na cáblaí ar fáil i sonraíochtaí éagsúla, ó chroí amháin go 48-lárnach. Tá na seoltóirí déanta as copar annealed ardchaighdeáin, ag tairiscint seoltacht den scoth. Tá ard-neart inslithe ag an gciseal inslithe agus rinneadh tástáil voltais a sheasamh chun oibriú sábháilte a chinntiú. Cibé le haghaidh tarchur cumhachta i ngléasraí tionsclaíocha, sreangú i bhfoirgnimh ard-ardú, nó dáileadh cumhachta i bpíblínte faoi thalamh, soláthraíonn cáblaí cumhachta Tianjin Beida BS 5467 réitigh iontaofa, ag tógáil bacainn sábháilteachta soladach le haghaidh tarchur cumhachta le cáilíocht ghairmiúil.

Struchtúr Táirge

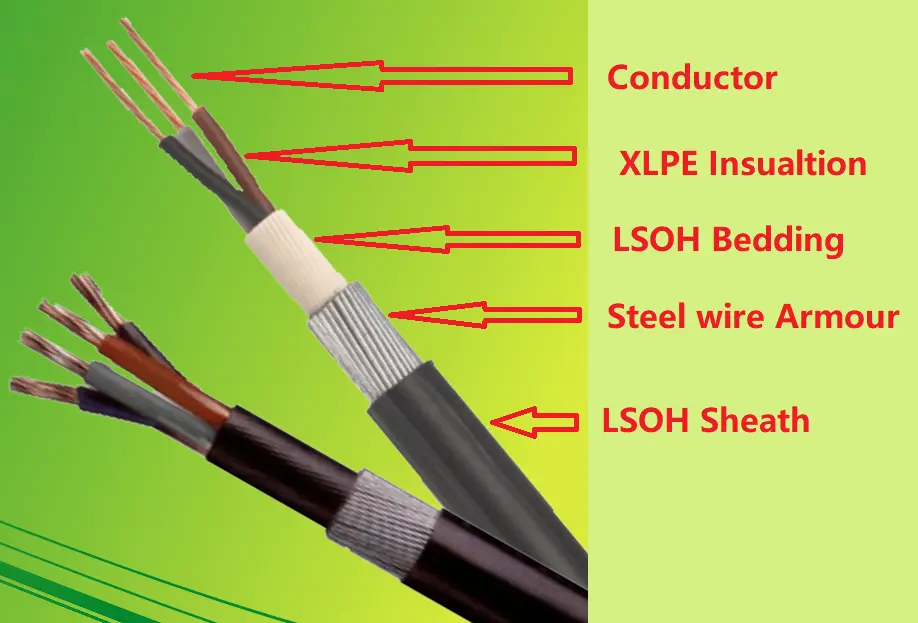

Tá Cábla Cumhachta BS 6724 comhdhéanta de sheoltóir copair T1R, insliú XLPE, leapachas PVC, armúr coraí cruach agus truaill LSOH.

Seoltóir: Copar Soladach nó seoltóir alúmanaim , ciorclach nó múnlaithe, Aicme 2 go BS EN 60228.

Insliú: XLPE Cineál GP8 de réir BS 7655-1.3

Croídath: 1 chroí: rugadh nó gorm

2 chroílár: rugadh, gorm

3 chroí: rugadh, dubh, liath

4 chroí: gorm, a rugadh, dubh, Liath

5 chroí: glas/buí, gorm, a rugadh, dubh, Liath

Os cionn 5 chóta: croíleacáin bhána le huimhir dhubh

Cóir Leapa: Is ábhar polaiméire LSOH easbhrúite a bheidh sa leapachas i gcomhréir le teocht oibriúcháin an chábla.

Armúr sreang cruach: Croíchábla singil: armúr sreang alúmanaim

Cábla il-lárnach: armúr sreinge cruach

Scaill sheachtrach: Beidh an truaill ina ábhar LSOH easbhrúite atá sonraithe in BS 7655-6.1.

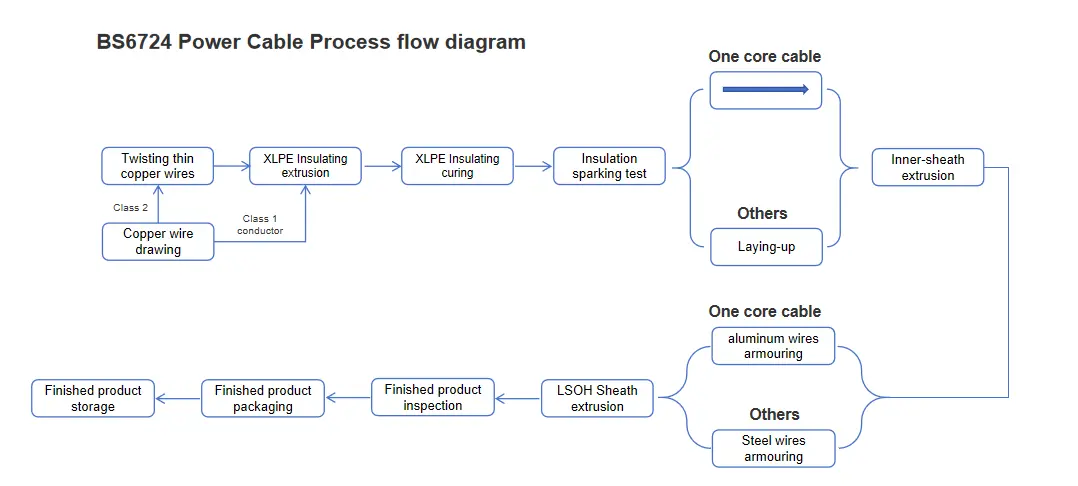

Léaráid sreafa próisis

Paraiméadar feidhmíochta

Tá voltas rátáil 600/1000kV ag Cábla Cumhachta BS 6724, rud a mhaolú go héasca ar riachtanais oibriúcháin ardvoltais feithiclí. Sheas sé tástáil struis dhian 5 nóiméad le voltas 3.5kV gan aon bhriseadh, rud a léirigh feidhmíocht inslithe cobhsaí agus iontaofa.

Tá raon teochta oibriúcháin leathan ag an táirge, ó 0 ℃ go + 90 ℃. Fiú amháin i dtimpeallachtaí foircneacha ardteochta, is féidir leis teocht suas le +250 ℃ a sheasamh faoi choinníollacha gearrchiorcaid, rud a fhágann go bhfuil sé oiriúnach d'iarratais VGA éagsúla.

Tá sé thar a bheith solúbtha, le ga lúbthachta íosta de 12 uair a thrastomhas seachtrach, rud a ligeann do shreangú solúbtha agus éasca, beag beann ar spás suiteála. Ina theannta sin, comhlíonann a leibhéal astaithe solais caighdeáin BS EN 60332-1-2, tá a fheidhmíocht saor ó halaigine deimhnithe ag IEC 60754 agus EN 50267, agus comhlíonann a dhlús deataigh ceanglais IEC 61034 agus EN 50268, ag uasmhéadú a shábháilteachta agus a chairdiúlacht don chomhshaol.

Méid an struchtúir

Friotaíocht uasta seoltóra agus armúr
le haghaidh cábla Aonair-lárnach ag 20 ℃
Cineál	Friotaíocht Max ag 20 ℃
Trasghearradh ainmniúil den seoltóir	Seoltóir		Armúr sreang alúmanaim
Trasghearradh ainmniúil den seoltóir	Copar	Alúmanam	Cáblaí le seoltóir copair shnáithe	Cáblaí le seoltóir alúmanaim shnáithe
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Friotaíocht uasta seoltóra agus armúr
le haghaidh cábla ó 2 go 5 cores ag 20 ℃
Cineál	Friotaíocht Max ag 20 ℃
Trasghearradh ainmniúil den seoltóir	Seoltóir		Armúr sreang cruach
	Copar	Alúmanam	Cáblaí le seoltóir copair shnáithe
	Copar	Alúmanam	2 croí	3 croí	4 croí	5 croí
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Cumas iompair reatha in aimpéar (A)

Voltas rátáilte 0.6/1kV cábla cumhachta inslithe XLPE
acmhainn iompair reatha in aimpéar (A)
Teocht chomhthimpeallach: san aer: 40 ℃, sa talamh: 25 ℃
Teocht seoltóra: 90 ℃
Comhéifeacht friotaíochta teirmeach ithreach: 1.0k·m/W
Cineál	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Líon croí	Croí aonair				Croí Il
Limistéar trasghearrtha, mm²	In aer		Sa talamh		In aer		Sa talamh
Limistéar trasghearrtha, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Nóta:Tá armúr na gcáblaí aonchroíne déanta as ábhair neamh-mhaighnéadacha.
