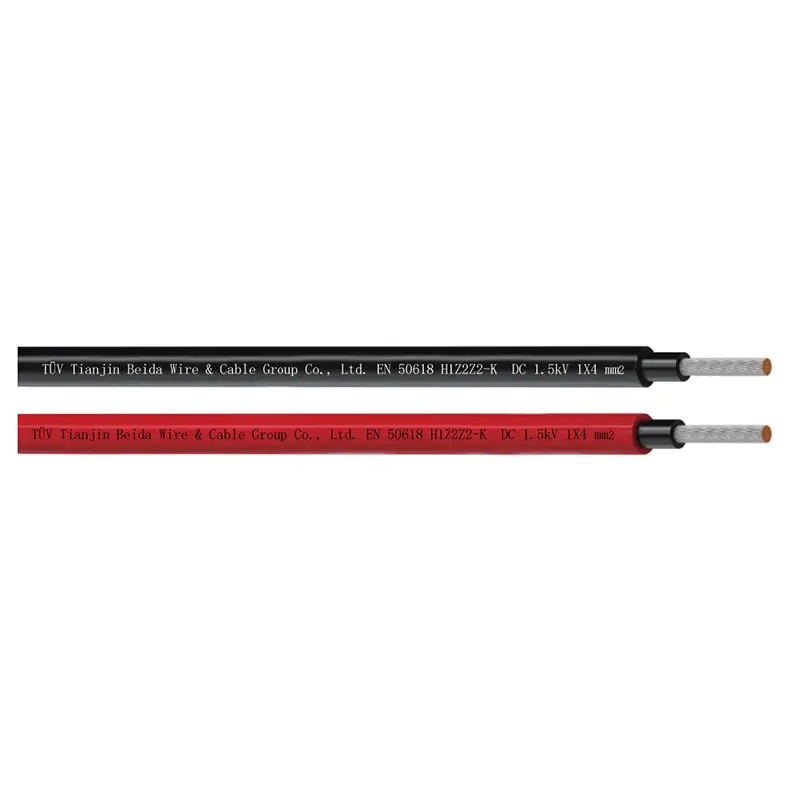

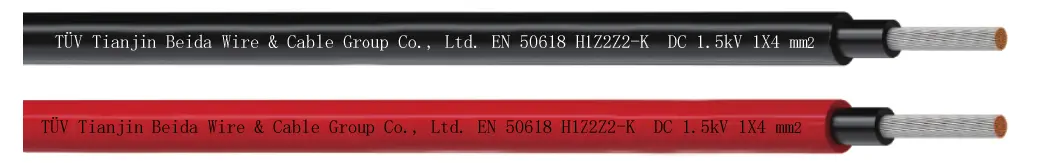

Beida TUV-Certified Photovoltaic Cable overcomes external environmental challenges. Utilizing high-purity tin-plated oxygen-free copper and a special stranding process, it boasts low resistance and excellent ductility, effectively reducing power transmission instability and current fluctuations. The insulation and sheath are made of irradiated cross-linked polytetrafluoroethylene (PTFE), conforming to international standards such as IEC 62930 and EN 50618. It can withstand extreme temperature differences from -40℃ to 120℃, while also exhibiting strong resistance to high temperatures, damage, and acid and alkali corrosion. After lamp aging tests, its tensile strength retention rate meets standards, enabling it to withstand stringent climate monitoring in deserts, high and low voltage areas, and coastal regions.
Chun freastal ar na héilimh ar ardfheidhmíocht mheicniúil, tá dearadh inslithe agus cosanta ciseal dúbailte ag na cáblaí, agus tá roinnt samhlacha feistithe le armúr téip cruach. Léiríonn siad friotaíocht den scoth ar bhrú agus ar thionchar, rud a fhágann go bhfuil siad oiriúnach do mhodhanna leagan éagsúla cosúil le adhlacadh díreach, suiteáil lastuas, agus suiteáil seoladán, rud a choscann damáiste tógála agus inmhíolú creimirí go héifeachtach. Tá na táirgí go léir tar éis tástáil lasair-retardant a rith, ag comhlíonadh na gcaighdeán sábháilteachta ábhartha. Táirgeann siad dócháin íseal deatach agus saor ó halaigine, rud a choscann scaipeadh dóiteáin go héifeachtach agus cuireann siad bacainn sábháilteachta láidir ar fáil do chórais fhótavoltach.
● EN 50618 (H1Z2Z2-K);
● PV-1F de réir 2PfG 1169/08.2007

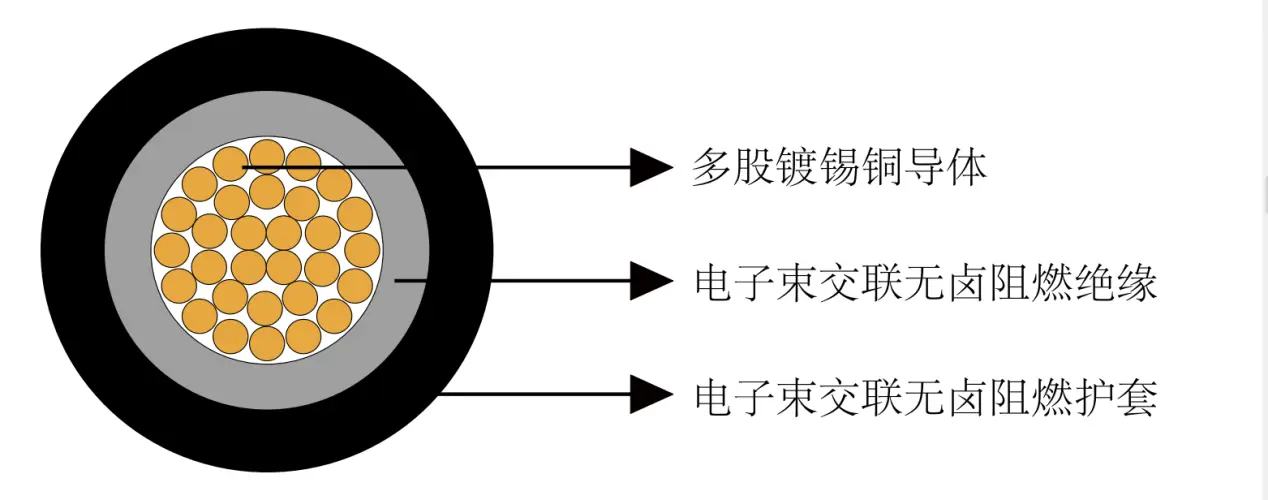

● Seoltóir: Seoltóir copair stánaithe sáinnithe de réir DIN VDE 0295 agus IEC 60228 Aicme 5
● Insulation: Electron beam cross-linked, halogen free and flame retardant compound , Black
● Dreach: Leictreon-léas tras-nasctha, LSZH agus cumaisc lasair-retardant, Dubh agus Dearg.
● Rated Voltage Uo/U: 1/1 kV AC; 1.5/1.5 kV DC; Maximum Permitted DC Voltage: 1.8 kV DC (conductor/conductor, non earthed system, circuit not under load.
● Teocht Chomhthimpeallach:-40 ℃ ~ + 90 ℃
●Maximum Temperature At Conductor:120℃(20000h)according to IEC/EN 60216-1, Short Circuit Temperature:250℃/5 sec
●Thermal Endurance Test: According toEN60216-2(temperature index+120℃)
●Damp-Heat Resistance:According to EN 50618, Table 2with 85% humidity (test acc. to EN 60068-2-78)
●Ga Lúbthachta Íosta: 4XOD (seasta), 5XOD (flexing)
●Tensile Strength And Elongation Of Insulation And Jacket: Meets requirements of EN 50618 and 2PfG 1169
● Tréimhse Úsáide Réamh-mheasta: 25 bliain
● Ovality: ≤15%
● Feidhmíocht Dóiteáin de réir EN50265-2-1, IEC 60332-1, Astaíocht ísealdeatach de réir EN 61034-2 (Tarchur Solais ≥60%), saor ó Halaigine de réir EN 50525-1, Iarscríbhinn B.
“Creimeadh íseal gás de réir EN 50267-2-2, IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Líon na Cores X Ainmniúil Trasghearradh |
Líon na Sraithe |
Trastomhas Seoltóra Ainmniúil |
Tiús Inslithe Ainmniúil |
Tiús Sheath Ainmniúil |
Trastomhas Ainmniúil Foriomlán |
Ainmneach Meáchan |
|
Uimh.X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2.5 |
48/0.24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0.40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (GA 50618)
|
H1Z2Z2-K GA 50618 |
||||||
|
Líon na Cores X Ainmniúil Trasghearradh |
Líon na Sraithe |
Trastomhas Seoltóra Ainmniúil |
Tiús Inslithe Ainmniúil |
Tiús Sheath Ainmniúil |
Trastomhas Ainmniúil Foriomlán |
Ainmneach Meáchan |
|
n X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2.5 |
48/0.24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0.285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0.285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0.40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Friotaíocht seoltóra agus cumas reatha iompair ag 20 ℃
|
Trasghearradh |
Uasfhriotaíocht Seoltóra ag 20 ℃ |
Friotaíocht inslithe uasta ag 20 ℃ |
Friotaíocht inslithe uasta ag 90 ℃ |
Acmhainn Iompraíochta Reatha |
||
|
Cábla aonair saor in aer |
Cábla aonair ar dhromchlaí |
2 chábla luchtaithe in aice leis na dromchlaí |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Comhéifeacht chomhshó teochta acmhainne iompair reatha
|
Teocht Chomhthimpeallach C |
Fachtóir Tiontaithe |
|
Suas le 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Reduction factor for accumulation according to IEC 60364-5-52,Table B.52-17
