Cábla Cumhachta BS 5467

Ceannaigh Cábla Cumhachta BS 5467 ó mhonarcha Tianjin Beida, is féidir linn praghsanna díreacha mhonarcha a thairiscint. Cloíonn an cineál cábla seo le caighdeáin na Breataine agus is féidir é a úsáid le haghaidh soláthar cumhachta agus línte rialaithe. Tá sé cosanta le armúr sreinge cruach agus is féidir leis fórsaí teanntachta agus comhbhrúiteacha áirithe a sheasamh. Is féidir é a úsáid taobh istigh d'fhoirgnimh nó curtha go díreach faoi thalamh.

Seol Fiosrúchán

Cur síos ar an Táirge

Tá an cábla cumhachta caighdeánach BS 5467 seo dea-dheartha agus ag feidhmiú go hiomlán, oiriúnach do línte soláthair cumhachta agus rialaithe araon, ag soláthar réiteach tarchurtha cumhachta cobhsaí agus iontaofa d'iarratais tionsclaíocha agus sibhialta éagsúla. Is buaicphointe mór é a armúr sreinge cruach uathúil. Ní hamháin go gcuireann an dearadh seo le neart meicniúil an chábla, rud a ligeann dó fórsaí teanntachta agus comhbhrúiteacha a sheasamh agus damáiste fisiceach seachtrach a sheasamh go héifeachtach, ach feabhsaíonn sé go mór a marthanacht agus a shaol seirbhíse, ag cothabháil oibriú cobhsaí fiú i dtimpeallachtaí crua.

Tá inoiriúnaitheacht comhshaoil den scoth ag cábla cumhachta BS 5467 Tianjin Beida freisin. Cibé an bhfuil sreangú inmheánach i bhfoirgnimh ard-ardú nó tionscadail choimpléascacha faoi thalamh, láimhseálann an cábla seo go léir gan stró. Taobh istigh d'fhoirgnimh, comhtháthaíonn sé gan uaim i stíleanna décor éagsúla, ag tairiscint aeistéitic agus praiticiúlacht araon; agus nuair a chuirtear faoi thalamh é, cinntíonn a fhriotaíocht creimeadh agus uisce níos fearr nach mbeidh tionchar ag fachtóirí comhshaoil ar an gcábla le linn adhlactha fadtéarmach, ag soláthar tarchur cumhachta leanúnach agus cobhsaí.

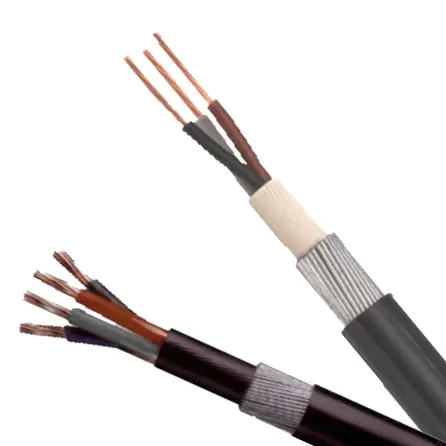

Struchtúr Táirge

Bs 5467 Power Cable

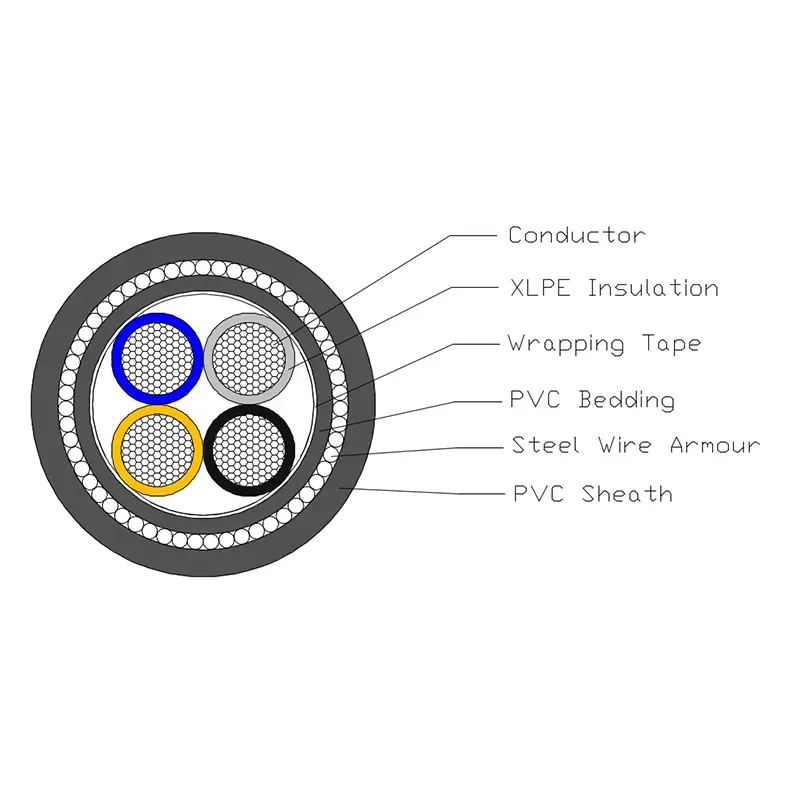

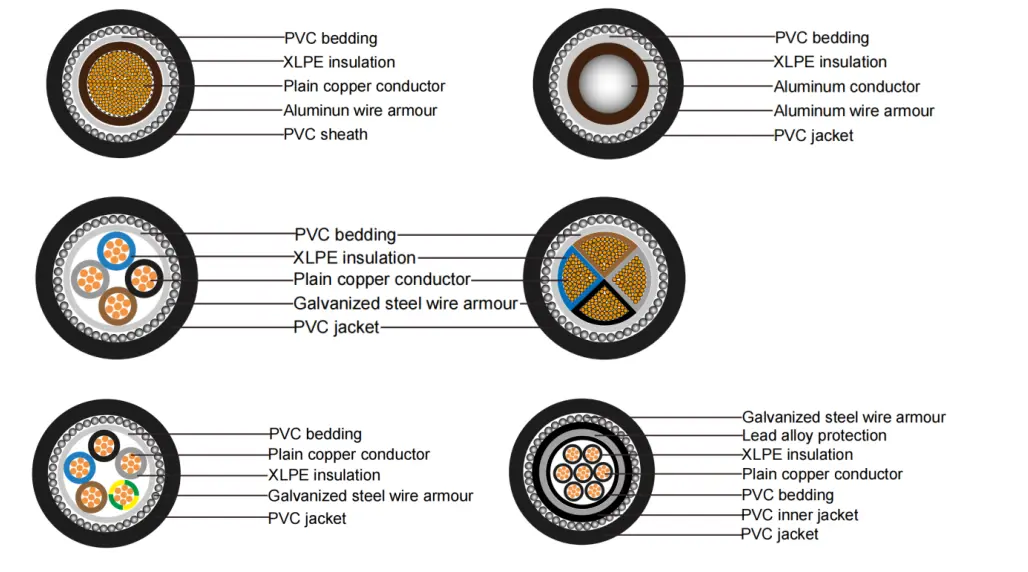

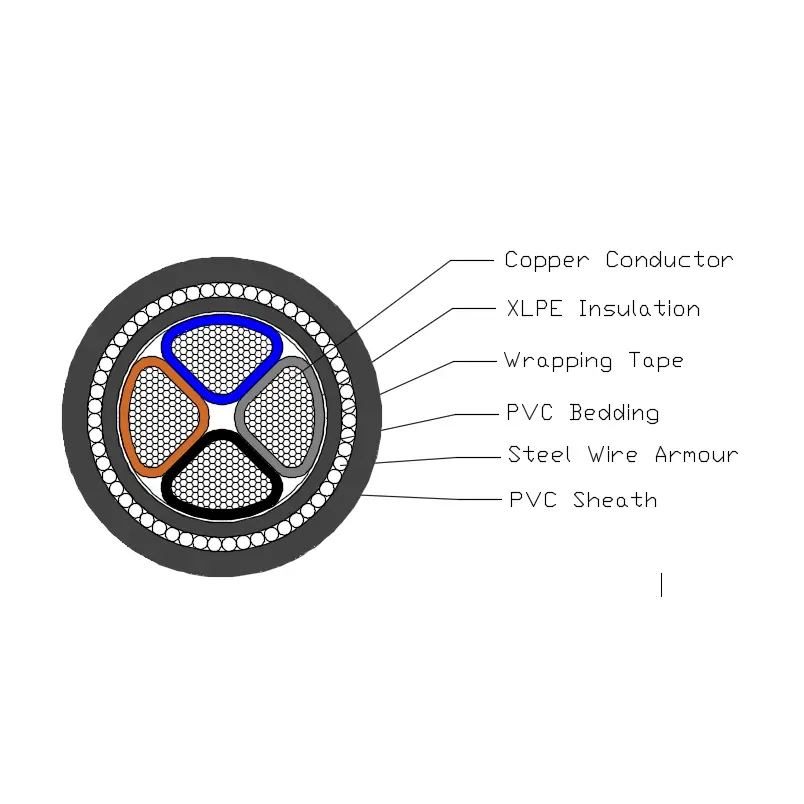

Tá Cábla Cumhachta SWA Scagtha PVC Inslithe XLPE comhdhéanta de sheoltóir copair T1R, insliú XLPE, leapachas PVC, armúr coraí Cruach agus truaill PVC.

Seoltóir: Copar Soladach nó seoltóir alúmanaim , ciorclach nó múnlaithe, Aicme 2 go BS EN 60228.

Insliú: XLPE Cineál GP8 de réir BS 7655-1.3

Croídath: 1 chroí: rugadh nó gorm

2 chroílár: rugadh, gorm

3 chroí: rugadh, dubh, liath

4 chroí: gorm, a rugadh, dubh, Liath

5 chroí: glas/buí, gorm, a rugadh, dubh, Liath

Os cionn 5 chóta: croíleacáin bhána le huimhir dhubh

Cóir Leapa: Beidh an leapachas ina ábhar polaiméire easbhrúite i gcomhréir le teocht oibriúcháin an chábla.

Armúr sreang cruach: Croíchábla singil: armúr sreang alúmanaim

Cábla il-lárnach: armúr sreinge cruach

Scaill sheachtrach: Beidh an truaill ina ábhar PVC easbhrúite de réir chineál 9 atá sonraithe in BS 7655-4.2.

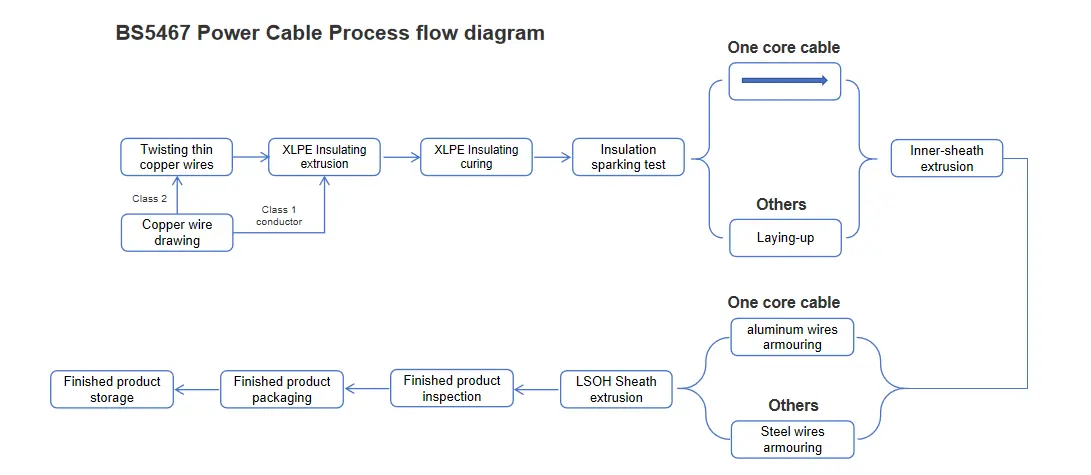

Léaráid sreafa próisis

Bs 5467 Power Cable

Paraiméadar feidhmíochta

Tá paraiméadair feidhmíochta leictreach agus fisiceach atá sainithe go soiléir ag Cábla Cumhachta BS 5467. Socraítear a voltas rátáil ag dhá leibhéal: 600kV agus 1000kV, ag freastal ar riachtanais voltais i gcásanna éagsúla. I dtástáil sábháilteachta leictreach, sheas an táirge le voltas tástála 3.5kV ar feadh 5 nóiméad gan aon mhiondealú, rud a léiríonn go hiomlán iontaofacht a fheidhmíochta inslithe leictreach. Maidir le hinoiriúnaitheacht teochta, tá raon teochta oibriúcháin leathan ag an táirge seo agus féadann sé oibriú go cobhsaí i dtimpeallachtaí ó 0 ℃ go +90 ℃. Idir an dá linn, is féidir leis an teocht gearrchiorcad a bhaint amach +250 ℃, rud a léiríonn friotaíocht ardteochta den scoth. Ina theannta sin, tá solúbthacht den scoth ag an táirge seo, le ga lúbthachta íosta de 12 uair an trastomhas seachtrach, rud a éascaíonn suiteáil agus sreangú i dtimpeallachtaí casta éagsúla. Maidir le lasair-retardancy, comhlíonann an táirge seo an caighdeán rátála lasair-retardant BS EN 60332-1-2, rud a laghdóidh an baol dóiteáin go héifeachtach.

Tástáil cábla

Gnáththástálacha Cábla

Tástáil Friotaíocht DC Seoltóra: Déan an tástáil friotaíochta DC seoltóra ag 20ºC. Caithfidh luach friotaíochta DC an tseoltóra tomhaiste cloí go docht le ceanglais ábhartha Alt 2 de chaighdeán BS EN 60228.

Tástáil Voltas Cábla Leictreach: Cuir voltas 3500V ar an gcábla ar feadh 5 nóiméad. Le linn an phróisis seo, níor cheart go mbeadh aon bhriseadh ag an gcábla.

Tástálacha Samplála

Cigireacht ar Struchtúr Seoltóra: Ní mór don struchtúr seoltóra na ceanglais theicniúla atá sonraithe i BS EN 60228 a chomhlíonadh go hiomlán.

Cigireacht Toiseach: Caithfidh toisí inslithe an chábla, an líneáil istigh, an armúr sreinge, agus an truaill na ceanglais shonracha i dTábla 3 de BS 5467 a chomhlíonadh.

Tástáil Dó Cábla Singil: Ní mór do thorthaí na tástála um dhó cábla aonair ceanglais BS EN 60332-1-2 a chomhlíonadh.

Tástáil Cineál

Feidhmíocht Inslithe: Comhlíonfaidh feidhmíocht inslithe an chábla na ceanglais atá sonraithe i BS 7655-1-3.

Feidhmíocht an Línéadaigh Inmheánaigh: Comhlíonfaidh feidhmíocht an línéara inmheánaigh ceanglais ábhartha Chlásal 9.2 de BS 5467.

Feidhmíocht an truaill: Comhlíonfaidh feidhmíocht an truaill na ceanglais atá sonraithe i BS 7655-4-2.

Tástáil Comhoiriúnachta: Comhlíonfaidh torthaí na tástála comhoiriúnachta ceanglais Iarscríbhinn C de BS 5467.

Tástáil Crapadh Inslithe: Comhlíonfaidh an tástáil crapadh inslithe ceanglais Chlásal 18.3 de BS 5467, agus déanfar an modh tástála de réir BS EN 60811-502.

Tástáil chrapadh truaill: Comhlíonfaidh an tástáil chrapadh truaill ceanglais Chlásal 18.6 de BS 5467.

Tástáil Friotaíocht Stróic: Comhlíonfaidh an tástáil friotaíochta cuimilte truaill ceanglais Iarscríbhinn D de BS 5467.

Méid an struchtúir

Friotaíocht uasta seoltóra agus armúr
le haghaidh cábla Aonair-lárnach ag 20 ℃
Cineál	Friotaíocht Max ag 20 ℃
Trasghearradh ainmniúil den seoltóir	Seoltóir		Armúr sreang alúmanaim
Trasghearradh ainmniúil den seoltóir	Copar	Alúmanam	Cáblaí le seoltóir copair shnáithe	Cáblaí le seoltóir alúmanaim shnáithe
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Friotaíocht uasta seoltóra agus armúr
le haghaidh cábla ó 2 go 5 cores ag 20 ℃
Cineál	Friotaíocht Max ag 20 ℃
Trasghearradh ainmniúil den seoltóir	Seoltóir		Armúr sreang cruach
	Copar	Alúmanam	Cáblaí le seoltóir copair shnáithe
	Copar	Alúmanam	2 croí	3 croí	4 croí	5 croí
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Cumas iompair reatha in aimpéar (A)

Voltas rátáilte 0.6/1kV cábla cumhachta inslithe XLPE
acmhainn iompair reatha in aimpéar (A)
Teocht chomhthimpeallach: san aer: 40 ℃, sa talamh: 25 ℃
Teocht seoltóra: 90 ℃
Comhéifeacht friotaíochta teirmeach ithreach: 1.0k·m/W
Cineál	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Líon croí	Croí aonair				Croí Il
Limistéar trasghearrtha, mm²	In aer		Sa talamh		In aer		Sa talamh
Limistéar trasghearrtha, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Nóta:Tá armúr na gcáblaí aonchroíne déanta as ábhair neamh-mhaighnéadacha.
