Cábla Cumhachta BS 6346

Is monaróir agus soláthraí Cábla Cumhachta tSín BS 6346 é Tianjin Beida. Is féidir cábla den chineál seo a úsáid le haghaidh soláthar cumhachta agus línte rialaithe i gcórais ísealvoltais. Tá an cábla inslithe agus clúdaithe ag PVC agus cosanta ag armúr sreinge cruach. Is féidir leis an gcábla teannas agus brú a sheasamh. Is féidir é a shuiteáil taobh istigh d'fhoirgnimh nó a chur faoi thalamh go díreach.

Seol Fiosrúchán

Cur síos ar an Táirge

Mar mhonaróir gairmiúil, glacann cábla cumhachta Beida BS 6346 ábhair inslithe PVC chun cinn agus sheath, le dearadh armúr sreinge cruach, a fhéadfaidh seasamh in aghaidh teannas agus brú seachtrach go héifeachtach chun oibriú cobhsaí fadtéarmach an chábla a chinntiú. Tairgeann cáblaí cumhachta BS 6346 ardleibhéal sábháilteachta agus cobhsaíochta, cibé acu atá siad suiteáilte laistigh d'fhoirgnimh nó curtha go díreach faoi thalamh. Cuireann a seoltóir copair, mhaolú PVC agus dearadh armúr sreang cruach ar chumas an chábla brú fisiceach a sheasamh i dtimpeallachtaí casta, gnáthoibriú na gcóras cumhachta a chinntiú, agus an fhadhb a réiteach go ndéantar damáiste do cháblaí cumhachta traidisiúnta go héasca i dtimpeallachtaí crua.

Struchtúr Táirge

Bs 6346 Power Cable

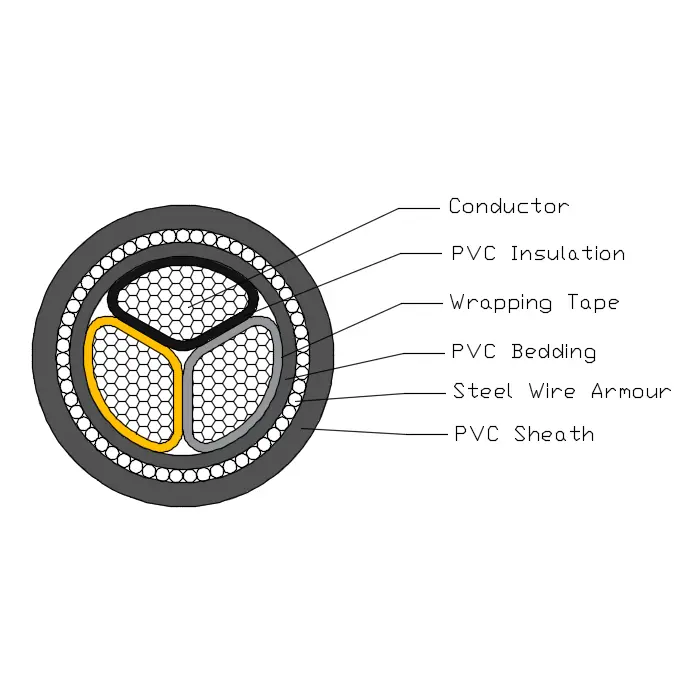

Tá Cábla Cumhachta BS 6346 comhdhéanta de sheoltóir copair T1R, insliú PVC, leapachas PVC, armúr coraí cruach agus truaill PVC.

Seoltóir: Copar Soladach nó seoltóir alúmanaim , ciorclach nó múnlaithe, Aicme 2 go BS EN 60228.

Insliú: PVC Cineál GP8 de réir BS 7655-1.3

Croídath: 1 chroí: rugadh nó gorm

2 chroílár: rugadh, gorm

3 chroí: rugadh, dubh, liath

4 chroí: gorm, a rugadh, dubh, Liath

5 chroí: glas/buí, gorm, a rugadh, dubh, Liath

Os cionn 5 chóta: croíleacáin bhána le huimhir dhubh

Cóir Leapa: Is ábhar polaiméire LSOH easbhrúite a bheidh sa leapachas i gcomhréir le teocht oibriúcháin an chábla.

Armúr sreang cruach: Croíchábla singil: armúr sreang alúmanaim

Cábla il-lárnach: armúr sreinge cruach

Scaill sheachtrach: Beidh an truaill ina ábhar PVC de Chineál TM1 atá sonraithe in BS 7655.

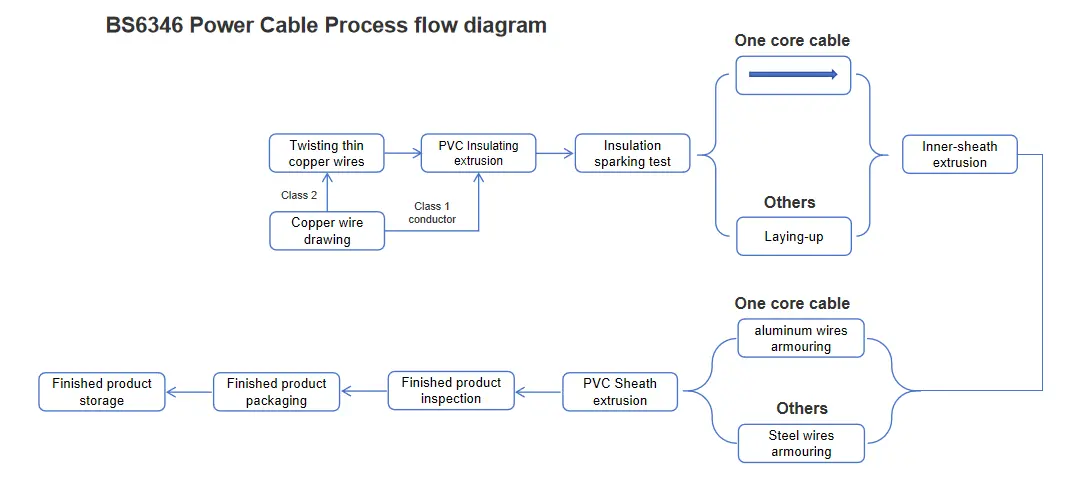

Léaráid sreafa próisis

Bs 6346 Power Cable

Paraiméadar feidhmíochta

Voltas rátáilte: 600/1000kV

Voltas tástála: 3.5kV ar feadh 5 nóiméad níor tharla aon mhiondealú

Teocht oibre: 0ºC go +60ºC

Teocht gearrchiorcad: +160 ºC

Ga Lúbtha íosta: 12* OD;

Lasair-mhothúchánach: BS EN 60332-1-2

trealamh táirgeachta agus iniúchta

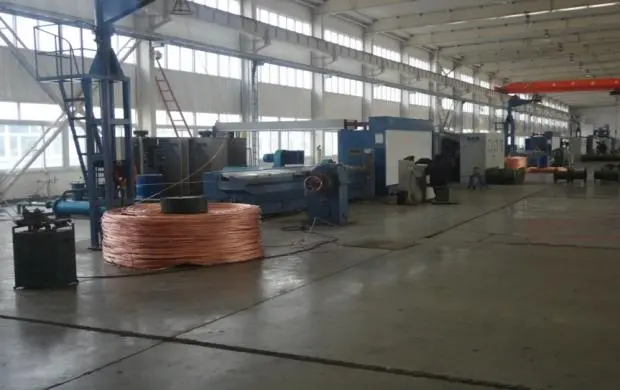

meaisín líníocht

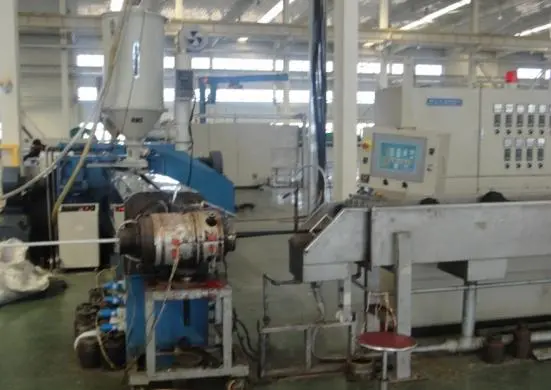

easbhrúiteoir inslithe

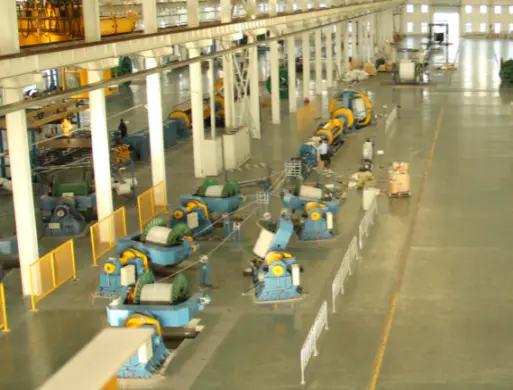

cábla-fhoirmeoir

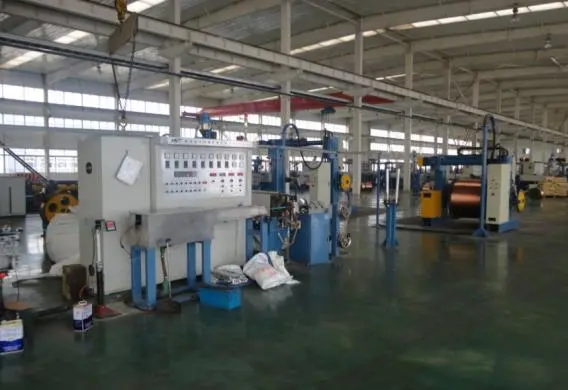

easbhrúiteoir sheath

saotharlann feidhmíochta struchtúrach agus leictreach

seomra teasa ag dul in aois

Cumas iompair reatha in aimpéar (A)

Voltas rátáilte 0.6/1kV cábla cumhachta inslithe PVC Cumas iompair srutha in aimpéar (A） Teocht chomhthimpeallach: san aer: 40 ℃, sa talamh: 25 ℃ Teocht seoltóra:70 ℃ Comhéifeacht friotaíochta teirmeach ithreach: 1.0k·m/W
Voltas rátáilte 0.6/1kV cábla cumhachta inslithe PVC Cumas iompair srutha in aimpéar (A） Teocht chomhthimpeallach: san aer: 40 ℃, sa talamh: 25 ℃ Teocht seoltóra:70 ℃ Comhéifeacht friotaíochta teirmeach ithreach: 1.0k·m/W
Cineál	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Líon croí	Croí aonair				Croí Il
Limistéar trasghearrtha, mm²	In aer		Sa talamh		In aer		Sa talamh
Limistéar trasghearrtha, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Nóta:Tá armúr na gcáblaí aonchroíne déanta as ábhair neamh-mhaighnéadacha.
