Cábla MV SWA PVC Inslithe XLPE

Is féidir leat Beida Group a roghnú mar do mhonaróir agus soláthraí Cábla MV SWA MV PVC Inslithe XLPE. Mar gheall ar a gcosaint armúr sreinge cruach, tá buntáistí lárnacha ag an gcábla maidir le neart teanntachta láidir agus friotaíocht maith le fórsaí meicniúla seachtracha. Tá siad oiriúnach do chásanna a éilíonn neart teanntachta, mar airde titim ard agus suiteálacha ingearacha. Tá na cáblaí seo infheidhme maidir le tarchur cumhachta i líonraí tarchurtha agus dáileacháin nó suiteálacha tionsclaíocha.

Seol Fiosrúchán

Cur síos ar an Táirge

Tá os cionn 30 bliain de thaithí ag Beida Group chun Cábla MV SWA MV PVC Inslithe XLPE Inslithe a thairiscint, is féidir linn a bheith mar mhonaróir agus soláthraí duit, ag tairiscint seirbhísí saincheaptha.

Struchtúr Táirge

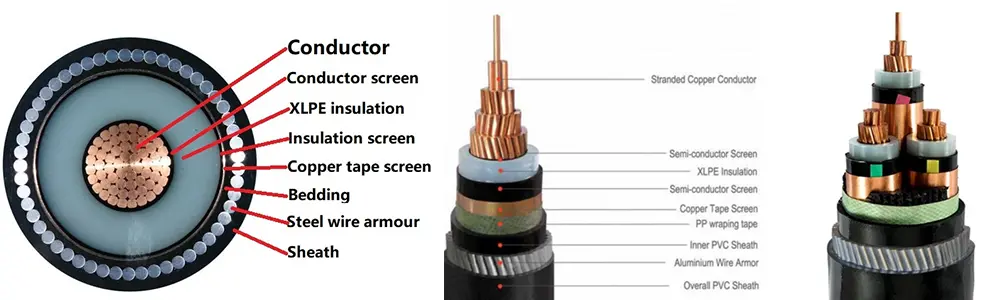

Xlpe Insulated Pvc Sheathed Swa Mv Cable

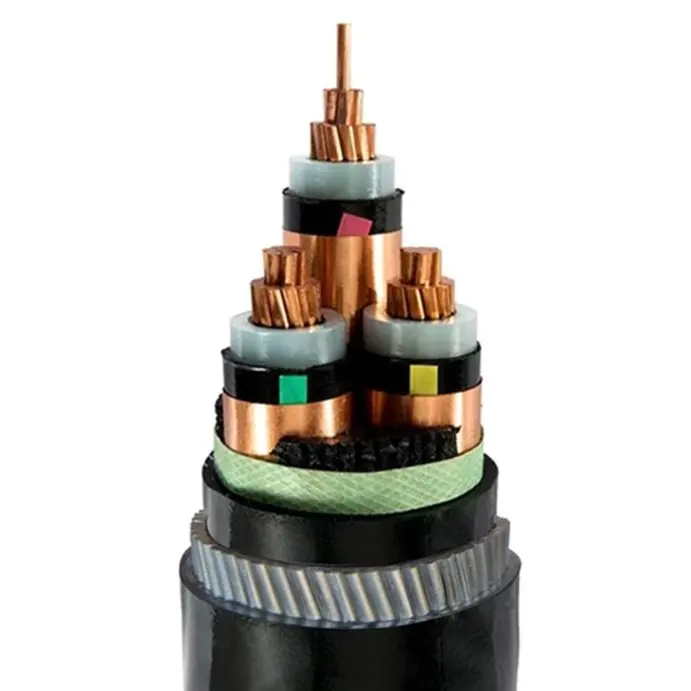

Tá Cábla MV SWA PVC inslithe XLPE inslithe comhdhéanta de sheoltóir copair T1R, insliú XLPE, téip timfhilleadh PVC Armúr sreanga cruach agus truaill PVC.

Seoltóir: Copar nó seoltóir alúmanaim , seastán cruinn nó Múnlaithe, Aicme 2 go IEC 60228

agus GB/T 3956-2008.

Insliú: Insliú poileitiléin tras-nasctha，Tiús inslithe, beidh maoin an ábhair de réir IEC 60502-2 agus GB/T 12706.2, GB/T 12706.3.

Sciath seoltóra: Ba chóir go mbeadh sciath an tseoltóra comhdhéanta d'ábhar leathsheoltach easbhrúite neamh-mhiotalacha, ar chóir é a nascadh go docht leis an insliú.

Sciath inslithe: Ba cheart go mbeadh an sciath inslithe comhdhéanta de mheascán de chiseal leathsheoltach neamh-mhiotalacha agus ciseal miotalach. Ba cheart gach croí sreinge inslithe a easbhrú go díreach le ciseal leathsheoltach neamh-mhiotalacha atá nasctha go docht leis an gcroí sreinge inslithe nó is féidir é a scafa. Ansin, ba cheart ciseal sciath mhiotalacha a fhorluí agus a fhilleadh timpeall ar an gciseal leathsheoltach neamh-mhiotalacha, agus ba cheart go gcomhlíonfadh sé forálacha IEC 60502-2, GB/T 12706.2, agus GB/T 12706.3.Clúdaigh istigh: Beidh na clúdaigh istigh easbhrúite. Beidh na hábhair oiriúnach do theocht oibriúcháin an chábla agus comhoiriúnach leis an ábhar inslithe.

Armúr na sreanga cruach: Sna cáblaí ilchroí, cuirfear an armúr i bhfeidhm ar chlúdach istigh a chomhlíonann sreanga cruach. Na cáblaí aon-lárnacha le húsáid ar a.c. sreanga cruach neamhmhaighnéadacha a bheidh sna córais.

Truaill seachtrach: truaill PVC, tiús truaill, beidh an t-airí ábhartha de réir IEC 60502.2 agus GB/T 12706.

Cábla lasair-retardant: Bainfear úsáid as ábhar truaill lasmuigh PVC lasair-retardant. Is féidir na gráid lasair-retardant a rangú i dtrí chatagóir: Bunch A, B, agus C.

Paraiméadar feidhmíochta

Voltas rátáilte: 3.6/6 kV go 18/30 kV ；26/35 kV

Voltas tástála: Ba chóir go mbeadh an voltas tástála minicíochta cumhachta 3.5U0, agus ba cheart go mairfeadh an tástáil ar feadh 5 nóiméad gan aon mhiondealú.

voltas rátáilte U0/U	voltas uasta Um	voltas tástála KV
3.6/6	7.2	12.5
6/10	12	21
8.7/15	17.5	30.5
12/20	24	42
18/30	36	63
26/35	42	90.5

Teocht oibriúcháin uasta an tseoltóra: 90 ºC

Teocht gearrchiorcad: +250 ºC

tiús inslithe:

voltas rátáilte U0/U	tiús inslithe:
3.6/6	2.5
6/10	3.4
8.7/15	4.5
12/20	5.5
18/30	8.0
26/35	10.5

Comparáid idir cáblaí cumhachta meánvoltais armúrtha sreinge cruach (YJV32, CU/XLPE/PVC/SWA/PVC) agus téip chruach armúrtha (YJV22, CU/XLPE/PVC/STA/PVC)

tionscadal	Armúr sreinge cruach fíneáil	Armúr téip cruach dhúbailte (cumhdach bearna)	difríocht lárnach
Airíonna meicniúla lárnacha	Neart teanntachta den scoth, neart comhbhrúiteach measartha, agus solúbthacht maith	Neart comhbhrúiteach ard, neart teanntachta íseal, agus meánfheidhmíocht lúbthachta	Tá neart teanntachta ard ag cáblaí cumhachta armúrtha sreinge cruach; tá neart comhbhrúite den scoth ag cáblaí cumhachta armúrtha téip cruach
modh leagan	Ingearach, titim ard, faoi uisce, lastuas, réise mór	Adhlacadh díreach, seoladán, tollán (timpeallacht íseal teanntachta)
fócas na cosanta	Tá sé resistant a damáiste teanntachta agus tionchar, agus tá taise maith agus friotaíocht creimeadh	Frithsheasmhach in aghaidh brú trom, pollta ag rudaí géara, agus bite ag creimirí	Tá YJV32 oiriúnach le haghaidh ualaí dinimiciúla, agus tá YJV22 oiriúnach le haghaidh ualaí statacha
Próiseas agus Costas	Tá an próiseas armúr sreang cruach fíneáil casta, tá an costas ábhartha ard, agus tá an praghas iomlán níos airde fós	Tá an teicneolaíocht armúr téip cruach aibí agus costas réasúnta íseal	Nuair a bhíonn an buiséad teoranta agus nach bhfuil aon éileamh teanntachta ann, is fearr YJV22
ga lúbadh	Réasúnta níos lú (mar gheall ar sholúbthacht mhaith snáitheanna sreinge cruach)	I bhfad níos mó (is féidir go mbeidh cumhdach téip chruach ann)	Tá YJV32 níos inoiriúnaithe do leagan i spásanna teoranta

Moltaí roghnúcháin:

1. Más rud é go mbaineann an cás go príomha le brú a sheasamh (amhail adhlacadh díreach, tolláin fóntais faoi thalamh), agus nach bhfuil fórsa teanntachta suntasach nó airde titim ard ann, moltar armúr téip chruach (YJV22, CU/XLPE/PVC/STA/PVC) dá éifeachtacht costais níos airde.

2. Má tá leagan ingearach, réise mór, airde faoi uisce nó titim ard i gceist, agus gur gá fórsa teanntachta aiseach a sheasamh, ba cheart armúr sreinge cruach (YJV32, CU/XLPE/PVC/SWA/PVC) a roghnú chun sábháilteacht oibríochta fadtéarmach a chinntiú.

3. Caithfidh an dá cheann a bheith ag teacht le leibhéal voltais an chórais mheánvoltais, trasghearradh seoltóra, agus ceanglais chosanta na timpeallachta leagan (is féidir ceanglais speisialta cosúil le friotaíocht creimeadh agus retardancy lasair a shaincheapadh freisin).
