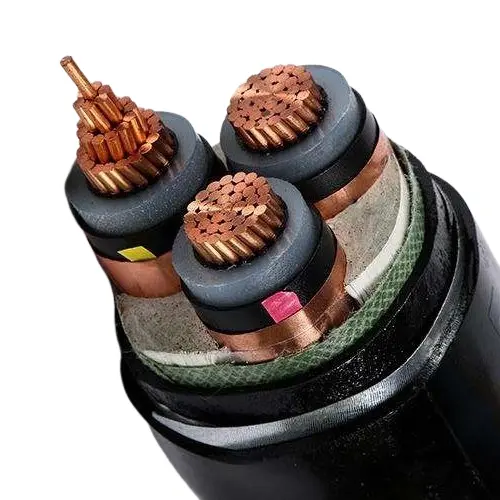

Cábla STA MV PVC inslithe XLPE

Úsáideann an Cábla STA MV PVC Inslithe PVC Inslithe seo a thairgeann an soláthróir gairmiúil Beida, poileitiléin tras-nasctha (XLPE) mar ábhar inslithe, a bhfuil airíonna leictreacha den scoth, friotaíocht teasa agus friotaíocht aosaithe. In éineacht le truaill sheachtrach clóiríd polaivinile (PVC), feabhsaíonn sé an chosaint i gcoinne taise, creimeadh ceimiceach agus scríobadh fisiceach. Soláthraíonn an ciseal armúr téip cruach friotaíocht ard comhbhrúite agus tionchair don chábla, rud a chuireann ar a chumas oiriúnú do thimpeallachtaí leagan éagsúla, mar shampla adhlacadh díreach, tolláin agus píblínte. Tá sé oiriúnach go háirithe do mhodhanna suiteála nach dteastaíonn cosaint bhreise seoladáin orthu agus is féidir iad a chur go díreach faoin talamh.

I dtéarmaí leibhéil voltais, clúdaíonn na táirgí sonraíochtaí iolracha a úsáidtear go coitianta ar nós 3.6/6KV, 6/10KV, 8.7/15KV, 12/20KV, 18/30KV, agus 26/35KV, ar féidir leo freastal ar riachtanais cásanna tarchurtha agus dáileadh cumhachta meánvoltais éagsúla. Tá dearadh struchtúr an chábla dian, comhlíonann sé na caighdeáin náisiúnta ábhartha, agus tá cobhsaíocht oibríochta fadtéarmach agus corrlach sábháilteachta maith aige.

Feidhmchláir:

Úsáidtear cáblaí cumhachta armúrtha cruach-téip inslithe poileitiléin tras-nasctha, PVC sheathed, cruach-téip go príomha i ndáileadh cumhachta uirbeach, greillí cumhachta tuaithe, cumhacht mianadóireachta, agus córais idirthurais iarnróid mar gheall ar a gcosaint téip chruach. Úsáidtear iad chun trealamh cosúil le fostáisiúin, caibinéid dáileacháin, claochladáin agus gineadóirí a nascadh. Tá an cineál cábla seo oiriúnach le haghaidh tarchur cumhachta i líonraí dáileacháin cumhachta nó suiteálacha tionsclaíocha. Is féidir é a adhlacadh go díreach faoi thalamh nó a shuiteáil i dtrinsí cábla nó tráidirí cábla. Is féidir leis an gcábla brú áirithe a sheasamh ach ní fórsa teanntachta é.

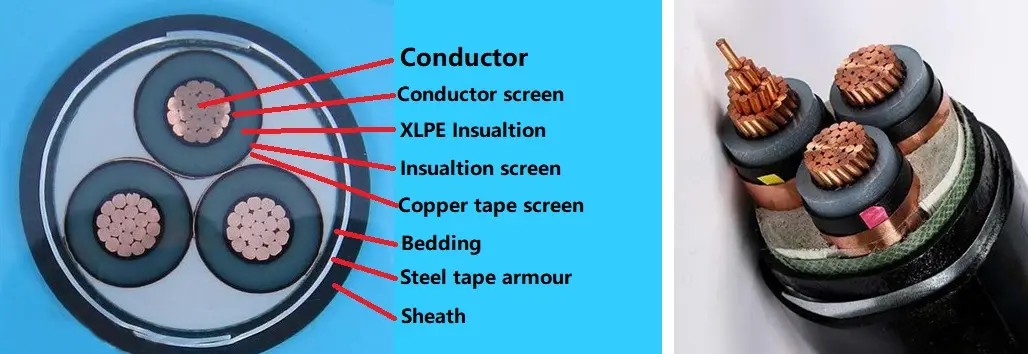

Struchtúr Táirge

Tá Cábla STA MV PVC Inslithe PVC inslithe comhdhéanta de sheoltóir copair T1R, insliú XLPE, téip timfhilleadh PVC Armúr cruach-téip agus truaill PVC.

Seoltóir: Copar nó seoltóir alúmanaim , seastán cruinn nó Múnlaithe, Aicme 2 go IEC 60228

agus GB/T 3956-2008.

Insliú: Insliú poileitiléin tras-nasctha，Tiús inslithe, beidh maoin an ábhair de réir IEC 60502-2 agus GB/T 12706.2, GB/T 12706.3.

Sciath seoltóra: Ba chóir go mbeadh an sciath seoltóra déanta as ábhar neamh-mhiotalacha leathsheoltach easbhrúite, agus ba cheart go mbeadh an t-ábhar leathsheoltach easbhrúite ceangailte go docht leis an insliú.

Sciath inslithe: Ba chóir go mbeadh an sciath inslithe comhdhéanta de mheascán de chiseal leathsheoltach neamh-mhiotalacha agus ciseal miotalach. Ba chóir ciseal leathsheoltach neamh-mhiotalacha atá nasctha go docht leis an gcroí inslithe nó ar féidir é a scafa a easbhrú go díreach ar gach croí inslithe. Ansin, ba chóir ciseal sciath mhiotalacha a bheith fillte ar fud an chiseal leathsheoltach neamh-mhiotalacha. Ba cheart go gcomhlíonfadh sé forálacha IEC 60502-2, GB/T 12706.2, agus GB/T 12706.3.

Clúdaigh istigh: Beidh na clúdaigh istigh easbhrúite. Beidh na hábhair oiriúnach do theocht oibriúcháin an chábla agus comhoiriúnach leis an ábhar inslithe.

Armúr cruach-théip: Sna cáblaí ilchroí, cuirfear an armúr i bhfeidhm ar chlúdach istigh a chomhlíonfaidh téip chruach dhúbailte. Na cáblaí aon-lárnacha le húsáid ar a.c. téip chruach neamhmhaighnéadach a bheidh sna córais.

Truaill seachtrach: truaill PVC, tiús truaill, beidh an t-airí ábhartha de réir IEC 60502.2 agus GB/T 12706.

Cábla lasair-retardant: Bainfear úsáid as ábhar truaill lasmuigh PVC lasair-retardant. Is féidir na gráid lasair-retardant a rangú i dtrí chatagóir: Bunch A, B, agus C.

Paraiméadar feidhmíochta

Voltas rátáilte: 3.6/6 kV go 18/30 kV; 26/35 kV

Voltas tástála: Ba chóir go mbeadh an voltas tástála minicíochta cumhachta 3.5U0, agus ba cheart go mairfeadh an tástáil ar feadh 5 nóiméad gan miondealú.

Teocht oibriúcháin uasta an tseoltóra: 90 ºC

Teocht gearrchiorcad: +250 ºC

Tiús inslithe:

Tástáil cábla

Áirítear le gnáththástálacha cábla: 1) Tástáil friotaíochta seoltaí DC, a éilíonn go gcloífidh an fhriotaíocht DC ag 20ºC le ceanglais GB/T 3956-2008 agus IEC 60228; 2) Tástáil voltas AC, leanúnach ag voltas 3.5U0 ar feadh 5 nóiméad, níor cheart go mbeadh aon bhriseadh ann; 3) Tástáil urscaoilte páirteach, arna dhéanamh de réir GB/T 3048.12, níor cheart aon urscaoileadh inbhraite níos mó ná 10pC a ghiniúint ag voltas 1.73U0, agus ba cheart go sroichfeadh íogaireacht na tástála 10pC nó níos airde.

Áirítear go príomha leis na tástálacha samplála: 1) Cigireacht ar struchtúr seoltóra, a chomhlíonfaidh ceanglais GB/T 3956-2008 agus IEC 60228; 2) Comhlíonfaidh toisí struchtúracha inslithe, líneáil istigh, armúr téip chruach agus sheath ceanglais IEC 60502.2, GB/T 12706.2-2020 agus GB/T 12706.3-2020; 3) Tástáil fadúcháin theirmeach, a dhéanfar i gcomhréir le GB/T 2951.21-2008 agus Caibidil 9 de IEC 60811-2-1, agus comhlíonfaidh na torthaí na caighdeáin chomhfhreagracha.

Clúdaíonn tástáil cineáil na nithe seo a leanas: ní mór d'airíonna meicniúla agus fisiceacha agus airíonna leictreacha an inslithe agus an truaill ceanglais IEC 60502.2, GB/T 12706.2-2020 agus GB/T 12706.3-2020 a chomhlíonadh; ba cheart go gcomhlíonfadh an tástáil dhó aonchábla forálacha GB/T 19666-2019 agus IEC 60332; ba cheart go gcomhlíonfadh an tástáil lasair-retardant cuachta ceanglais GB/T 19666-2019 agus IEC 60332 freisin.

Coinníollacha suiteála táirgí:

Teocht chomhthimpeallach le linn suiteáil cábla

I gcás cáblaí cumhachta le insliú eitiléine tras-nasctha agus truaill PVC, níor cheart go mbeadh an teocht chomhthimpeallach níos ísle ná 0 ° C le linn na suiteála.

Ga lúbthachta íosta le linn suiteáil cábla

Pacáistiú & Seachadadh

Sonraí Pacáistithe:

Tá sé arna chinneadh ag an gcainníocht agus na ceanglais a cheannaíonn tú. Is féidir a chaibidil.

Port: Tianjin Port

Seachadadh: Ar Muir, De réir Aeir, De réir Express.
