An difríocht idir cáblaí cumhachta meánvoltais agus íseal-voltais.

An croí-difríocht idirmeánvoltaisaguscáblaí cumhachta íseal-voltaisatá bunaithe ar a leibhéil rátáilte voltais, as a dtagann difríochtaí cuimsitheacha i ndearadh struchtúrach, i gcaighdeáin ábhair, i gceanglais suiteála agus i gcásanna feidhmithe.  Déantar iad a oiriúnú do leibhéil dáileacháin éagsúla an chórais chumhachta; úsáidtear cáblaí ísealvoltais go príomha le haghaidh dáileadh teirminéil (teaghlach/ceardlann/trealamh), agus úsáidtear cáblaí meánvoltais go príomha le haghaidh línte tarchurtha meánvoltais i gcathracha/monarchana.

Anailís ar Shonraí Buntábhachtacha (Fáthanna Bunúsacha le Difríochtaí Lárnacha)

1. Rátáil Voltais agus Dearadh Inslithe: "Sonraíochtaí Eisiacha" Meánvoltais

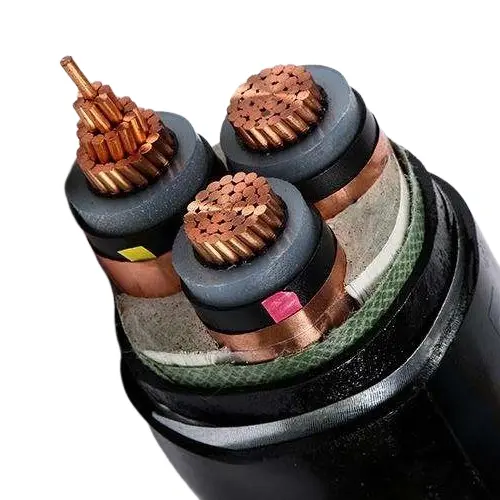

Tá cáblaí ísealvoltais rátáilte 0.6/1kV, a léiríonn voltas rátáil seoltóir-go-talamh/céim go céim de 0.6kV agus voltas rátáil líne-go-líne de 1kV (titeann an 380V/220V a úsáidtear go coitianta laistigh den raon seo). Ní mór don insliú ach riachtanais bhunúsacha friotaíochta voltais a chomhlíonadh agus tá sé sách tanaí. Is gnách go ndéantar cáblaí meánvoltais a rátáil 8.7/10kV, rud a léiríonn voltas céime 8.7kV agus voltas líne 10kV. Mar gheall ar an ardvoltais, is féidir go dtarlódh urscaoileadh corónach (ionization aer faoi ardvoltas) go héasca ar dhromchla an tseoltóra, rud a d'fhéadfadh an insliú a bhriseadh síos. Dá bhrí sin, tá gá le sciath ciseal dúbailte:

Príomhsciath (sciath seoltóra): Fillte timpeall an taobh amuigh den seoltóir chun saobhadh réimse leictrigh ar dhromchla an tseoltóra a dhíchur agus cosc ​​a chur ar urscaoileadh corónach;

Sciath inslithe: Fillte timpeall an taobh amuigh den phríomh-insliú chun an réimse leictreach a chomhionannú agus cosc ​​a chur ar urscaoileadh páirteach;

Ina theannta sin tá truaill mhiotail (scaoil alúmanaim/truaill chopair) chun an réimse leictrigh a chosaint tuilleadh agus chun insliú a chosc ó thaise. Is é seo an difríocht struchtúrach is bunúsaí idir cáblaí meánvoltais agus íseal-voltais (níl an dearadh seo ag cáblaí íseal-voltais).

2. Líon na gCroílár agus an Loighic Dáilte: Rannán Ordlathach an Chórais Chumhachta

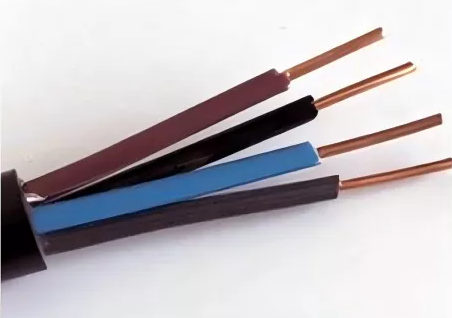

Tá 4 nó 5 chroí ag cáblaí ísealvoltais den chuid is mó toisc go n-úsáideann dáileadh ísealvoltais córas trí phas ceithre sreang / cúig shreang, a éilíonn sreang neodrach (N) le haghaidh cumhachta aon phas 220V (fearais tí / soilsiú) agus sreang talún (PE) chun sceitheadh ​​a chosaint, chun oiriúnú d'éagsúlacht tomhaltas cumhachta teirminéil. Tá cáblaí meánvoltais 3-lárnach den chuid is mó toisc gur córais trí phas trí shreang gan sreang neodrach iad córais chumhachta meánvoltais (6kV/10kV/35kV). Ní úsáidtear iad ach le haghaidh príomh-tarchurtha cumhachta trí phas. Tar éis an fostáisiún a bhaint amach, laghdaítear an voltas go 0.4kV (380V/220V) trí chlaochladán, agus ansin úsáidtear cáblaí íseal-voltais le haghaidh dáileadh teirminéil. Ní nascann cáblaí meánvoltais go díreach le trealamh leictreach.

3. Ábhair agus Sonraíochtaí: Na "Caighdeáin Ard-Riachtanais" do Mheánvoltais

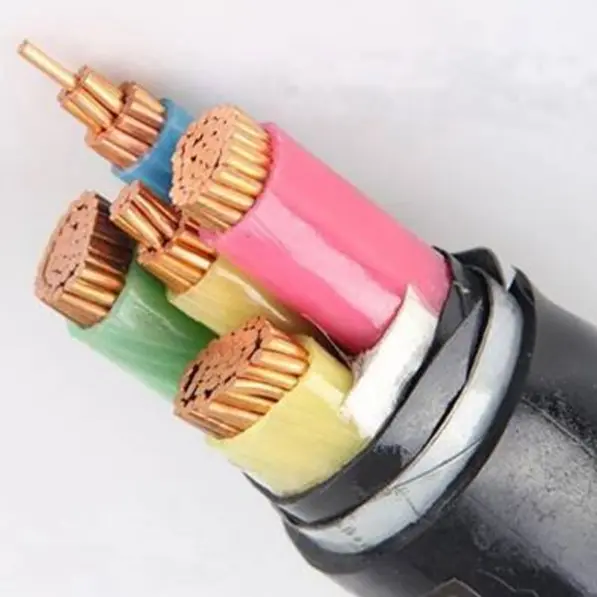

Ábhar Inslithe: Is féidir le cáblaí íseal-voltais PVC (costas íseal) nó XLPE a úsáid; áfach, ní féidir le cáblaí meánvoltais XLPE a úsáid ach toisc go bhfuil friotaíocht teocht XLPE (90 ℃), neart miondealaithe tréleictreach, agus friotaíocht aosaithe i bhfad níos fearr ná PVC, ag comhlíonadh na gceanglas inslithe faoi ardvoltas. Thiocfadh PVC in aois agus bhriseadh síos go tapa faoi mheánvoltas.

Trasghearradh Seoltóra: Mar phríomhlínte tarchurtha, ní mór do cháblaí meánvoltais sruthanna móra a tharchur don limistéar/mhonarcha ar fad. Mar sin, tá an trasghearradh go ginearálta os cionn 25 mm², agus is féidir suas le 800 mm² a bhaint amach, agus is croí copair iad den chuid is mó (úsáideann cúpla príomhlíne lasmuigh den chroí alúmanam YJLV); tá cáblaí íseal-voltais le haghaidh brainsí críochfoirt, agus is méideanna beaga den chuid is mó iad a gcuid tras-ailt. 4. Suiteáil agus Tástáil: Bainistiú Sábháilteachta ar Cháblaí Meánvoltais

Tairgeann cáblaí ísealvoltais roghanna suiteála solúbtha, lena n-áirítear suiteáil seoladáin, gléasadh dromchla ar bhallaí, agus adhlacadh díreach gan chosaint speisialta. Mar gheall ar an ardvoltais, áfach, d’fhéadfadh mórthionóiscí sábháilteachta a bheith mar thoradh ar sceitheadh/miondealú cáblaí meánvoltais (cosúil le turraing leictreach, tine, agus cliseadh eangaí cumhachta). Mar sin, tá na ceanglais suiteála dian:

Éilíonn adhlacadh díreach gaineamh a leagan agus a chlúdach le brící coincréite sa trinse cábla chun damáiste meicniúil a chosc;

Ní mór achar sábháilte a choinneáil ó phíblínte eile (píobáin uisce, píopaí gáis) agus bóithre (m.sh., achar ≥1m ó phíobáin gháis);

Tá cosc ​​dian ar ghléasadh dromchla ar bhallaí taobh istigh/amuigh; ní cheadaítear suiteáil ach amháin i dtrinsí cábla tiomnaithe, i dtráidirí cábla nó i seoladáin;

Ní mór tástáil urscaoilte páirteach (tástáil lárnach do cháblaí meánvoltais) a dhéanamh sula bhfágann tú an mhonarcha agus tar éis a shuiteáil. Ní mór an leibhéal urscaoilte páirteach a bheith ≤10pC chun lochtanna beaga san insliú a chosc ó bhriseadh síos níos déanaí. Níl an tástáil seo ag teastáil le haghaidh cáblaí ísealvoltais.
