Cábla Cumhachta STA PVC Inslithe XLPE

Má tá tú ag lorg monaróir agus soláthraí Cábla Cumhachta XLPE Inslithe PVC Sheathed STA, is féidir leat Tianjin Beida a roghnú. Is cábla cumhachta armúrtha téip cruach é an táirge seo a úsáidtear go forleathan le haghaidh tarchur cumhachta ísealvoltais is féidir a chur go díreach faoi thalamh. De réir apacity éagsúla, tá raon trasghearrtha an tseoltóra cábla coitianta idir 2.5mm2 agus 500mm2.

Seol Fiosrúchán

Cur síos ar an Táirge

Ag brath ar 35 bliain de shaothrú domhain Tianjin Beida Cable Group sa tionscal cábla, sheolamar Cábla Cumhachta XLPE Inslithe PVC Sheathed STA, ar féidir a dtugtar neart an réimse tarchurtha cumhachta ísealvoltais.

Mar fhiontar ardteicneolaíochta le trádmharc aitheanta go maith sa tSín, deimhniú córas ISO agus cáilíochtaí údarásacha eile, tá tacaíocht ag Grúpa Beida le trealamh táirgeachta agus tástála chun cinn idirnáisiúnta agus infheistíocht T & F de 3.1% den toirt díolacháin bhliantúil, ionas go mbeidh buntáistí lárnacha gan sárú ag an gcábla armúrtha téip chruach seo.

Cinntíonn a ábhar inslithe XLPE feidhmíocht leictreach den scoth agus friotaíocht teasa, PVC sheath le dearadh armúr téip cruach, chun friotaíocht láidir taise, friotaíocht creimeadh, friotaíocht damáiste meicniúil, leagan díreach faoi thalamh gan chosaint bhreise a bhaint amach, an casta suiteála tarchurtha cumhachta ísealvoltais a réiteach go foirfe, inoiriúnaitheacht chomhshaoil bocht, guaiseacha sábháilteachta agus pointí pian eile, chun réitigh tarchurtha cumhachta cobhsaí agus iontaofa a sholáthar do chustaiméirí domhanda.

Is iad na cineálacha cábla coitianta YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC.

Struchtúr Táirge

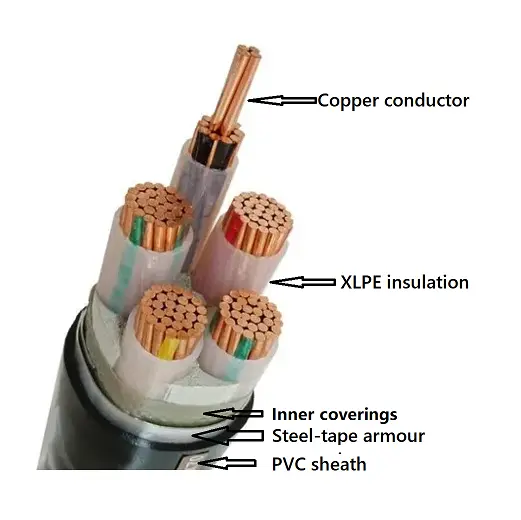

Xlpe Insulated Pvc Sheathed Sta Power Cable

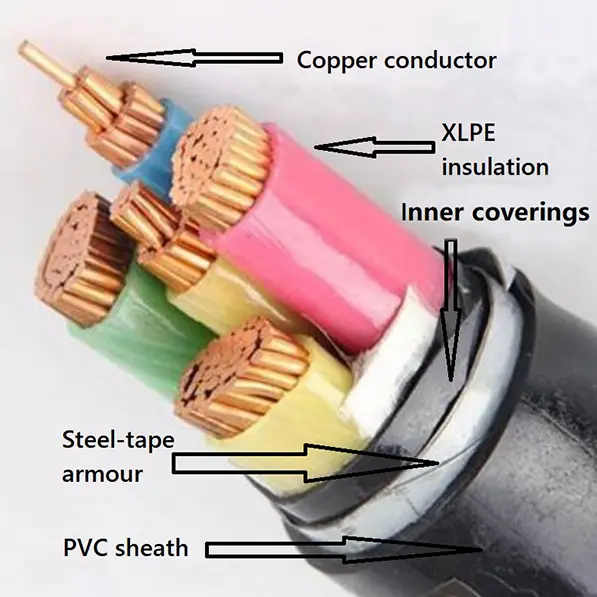

Tá Cábla Cumhachta STA PVC inslithe XLPE comhdhéanta de sheoltóir copair T1R, insliú XLPE, téip timfhilleadh PVC Armúr cruach-téip agus truaill PVC.

Seoltóir: Copar nó seoltóir alúmanaim , seastán cruinn nó Múnlaithe, Aicme 2 go IEC 60228

agus GB/T 3956-2008, I gcás achar trasghearrtha nach mó ná 6mm², babhta soladach

is féidir seoltóir a úsáid, Aicme 1 go IEC 60228 agus GB/T 3956-2008.

Insliú: Tiús inslithe, beidh airí an ábhair de réir IEC 60502 agus GB/T 12706.

Croídath: 1 chroí: dearg nó buí nó glas nó gorm nó dubh

2 chroí: dearg, gorm nó dearg, dubh

3 chroílár: buí, glas, dearg nó dearg, buí, gorm

4 chroí: buí, glas, dearg, gorm nó dearg, buí, gorm, dubh

5 chroí: buí, glas, dearg, gorm, dubh nó dearg, buí, gorm, dubh, glas

Os cionn 5 chóta: croíleacáin bhána ar a bhfuil uimhir dhubh nó ribín ar dhathanna éagsúla

Clúdaigh Istigh: Is féidir na clúdaigh istigh a easbhrú nó a chur i leataobh. Beidh na hábhair oiriúnach do theocht oibriúcháin an chábla agus comhoiriúnach leis an ábhar inslithe.

Armúr cruach-théip: Sna cáblaí ilchroí, cuirfear an armúr i bhfeidhm ar chlúdach istigh a chomhlíonfaidh téip chruach dhúbailte. Na cáblaí aon-lárnacha le húsáid ar a.c. téip chruach neamhmhaighnéadach a bheidh sna córais.

Scaill sheachtrach: tiús truaill, beidh airí ábhartha de réir IEC 60502 agus GB/T 12706.

Cábla lasair-retardant: Bainfear úsáid as ábhar truaill lasmuigh PVC lasair-retardant. Is féidir na gráid lasair-retardant a rangú i dtrí chatagóir: Bunch A, B, agus C.

Cábla frith-dhóiteáin: Déanfar dhá shraith téip Mica a fhoirceannadh timpeall an tseoltóra.

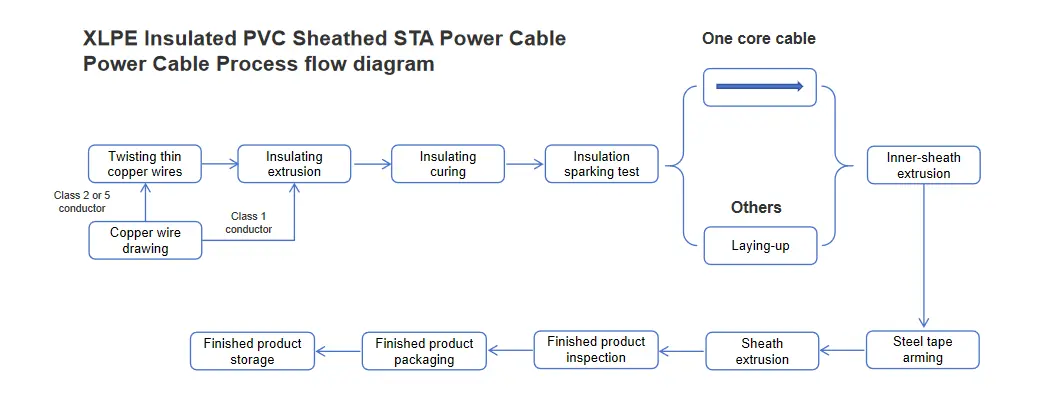

Léaráid sreafa próisis

Xlpe Insulated Pvc Sheathed Sta Power Cable

Feidhmchlár Táirge

Tras-nasctha poileitiléin inslithe PVC sheathed cruach cábla cumhachta armúrtha téip, mar gheall ar seo cábla le cosaint téip cruach, oiriúnach le haghaidh líonra dáileacháin nó trealamh tionsclaíoch do tharchur cumhachta.Is féidir é a adhlacadh go díreach faoi thalamh, is féidir a shuiteáil i trinse cábla nó droichead, is féidir cábla withstand brú áirithe, ach ní féidir leis an teannas a sheasamh.

Coinníollacha suiteála táirgí:

Teocht chomhthimpeallach na suiteála cábla I gcás cáblaí le insliú PVC nó truaill PVC nó truaill lasair-retardant saor ó halaigine, ní bheidh an teocht chomhthimpeallach le linn na suiteála níos ísle ná 0 ℃.

Ga lúbthachta íosta le haghaidh suiteáil cábla

tionscadal	cábla croí amháin		cábla il-lárnach
tionscadal	gan arm	armúrtha	gan arm	armúrtha
Ga íosta an chábla ag an suiteáil	20d	15D	15D	12D
Ga lúbthachta íosta cáblaí in aice le boscaí ceangail agus foircinn	15D	12D	12D	10d
Nóta: Is é D trastomhas seachtrach an chábla

Paraiméadar feidhmíochta

Voltas rátáilte: 0.6/1 kV

Voltas tástála: 3.5kV ar feadh 5 nóiméad níor tharla aon mhiondealú

Teocht oibre: -0ºC go +90ºC

Teocht gearrchiorcad: +250 ºC

Cumas iompair reatha in aimpéar (A)

Voltas rátáilte 0.6/1kV cábla cumhachta inslithe XLPE
acmhainn iompair reatha in aimpéar (A)
Teocht chomhthimpeallach: san aer: 40 ℃, sa talamh: 25 ℃
Teocht seoltóra: 90 ℃
Comhéifeacht friotaíochta teirmeach ithreach: 1.0k·m/W
Cineál	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Líon croí	Croí aonair				Croí Il
Limistéar trasghearrtha, mm²	In aer		Sa talamh		In aer		Sa talamh
Limistéar trasghearrtha, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Nóta:Tá armúr na gcáblaí aonchroíne déanta as ábhair neamh-mhaighnéadacha.
