Cáblaí Solúbtha Dóiteáin-resistant BBTRZ

Scóip an iarratais:

Úsáidtear Cáblaí Solúbtha Frithsheasmhach Dóiteáin BBTRZ mar phríomhlíne soláthair cumhachta ón bhfostáisiún (nó ón bpríomhsheomra dáileacháin) chuig an gcóras cosanta dóiteáin, nó in áiteanna speisialta agus Aicme I. Ní mór iad a úsáid mar cháblaí tine Aicme A nó mar athsholáthar le haghaidh úsáid fhadtéarmach cáblaí lasair-retardant 90 ° C íseal-deatach, saor ó halaigine. Úsáidtear na cáblaí seo in iarratais suiteála seasta.

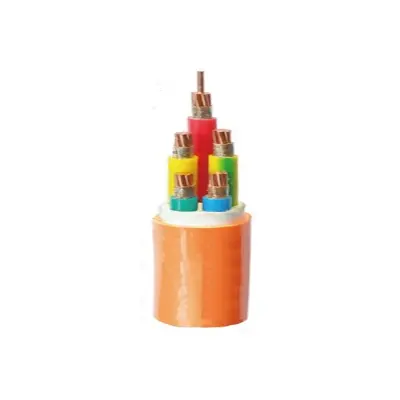

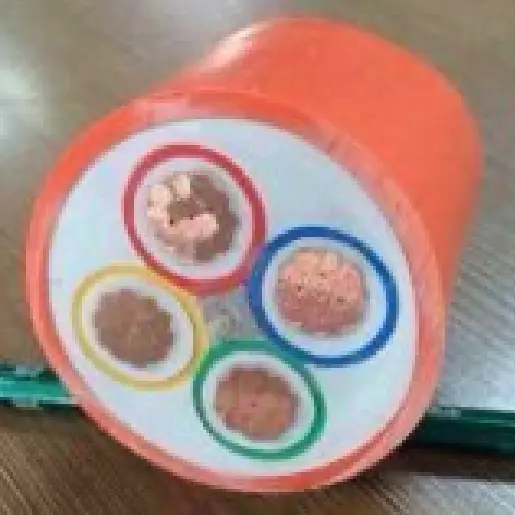

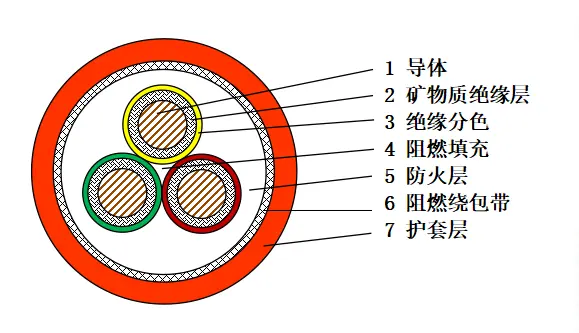

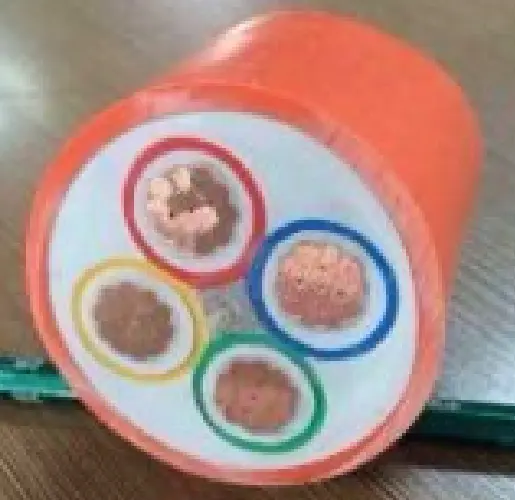

Struchtúr Táirge

Tá dearadh struchtúr an chábla cúramach agus gairmiúil. Úsáideann an chuid seoltóra an chéad nó an dara cineál seoltóir copair annealaithe, a bhfuil seoltacht agus solúbthacht den scoth aige, ag freastal ar riachtanais tarchurtha cumhachta cásanna éagsúla.

Úsáideann an ciseal inslithe mianraí téip mica fillte dóiteáin-resistant, a d'fhéadfadh, mar gheall ar a n-airíonna ábhar uathúla, cosc ​​a chur go héifeachtach ar scaipeadh dóiteáin i bhfianaise teocht ard nó lasracha, ag soláthar cosaint iontaofa dóiteáin don chábla.

Úsáideann an ciseal inslithe dathchódaithe ábhar inslithe poileitiléin tras-nasctha, le modhanna éagsúla códaithe datha. Is féidir dathán inslithe a chur leis, nó is féidir téipeanna datha, snátha daite, etc. a úsáid, chun ciorcaid a aithint go tapa agus go cruinn le linn suiteála agus cothabhála cábla.

Sa phróiseas líonadh cábla, úsáidtear ábhair líonadh lasair-retardant ag an ionad chun iomadú lasair a chosc. Idir an dá linn, is féidir téip timfhilleadh a úsáid chun na hábhair líonadh a cheangal suas chun líonadh daingean agus cobhsaíocht struchtúrach a chinntiú.

Is éard atá sa chiseal resistant dóiteáin ná mianraí agus téipeanna fillte. Gcéad dul síos, easbhrúitear sraith ábhar mianraí, a bhfuil buntáistí aige mar fhriotaíocht dóiteáin, seasmhacht dóiteáin, friotaíocht ardteochta, agus insliú theirmeach, ar an gcroí cáblaithe chun bacainn dóiteáin a thógáil. Tá an ciseal seachtrach cosanta le téip lasair-retardant atá fillte timpeall air chun an éifeacht dóiteáin a fheabhsú agus chun oibriú sábháilte an chábla a chinntiú i dtimpeallachtaí foircneacha.

Tá an truaill déanta as ábhar clúdú polyolefin saor ó halaigine, íseal-deataigh, lasair-retardant, a thaispeánann airíonna lasair-retardant den scoth agus nach dtáirgeann aon deataigh díobhálach le linn dócháin, rud a laghdóidh an dochar do phearsanra agus don chomhshaol. Is gnách go mbíonn dath oráiste nó tangerín ar an truaill, rud a mheallann an tsúil agus is furasta é a aithint. Is féidir é a dhaite dubh freisin ar iarratas chun freastal ar riachtanais cásanna úsáide éagsúla.

Paraiméadar feidhmíochta

Is é 0.6/1kV voltas rátáil na gCáblaí Solúbtha Dóiteáin-resistant BBTRZ seo. Le linn na céime tástála, cuireadh voltas tástála 3.5kV i bhfeidhm ar feadh 5 nóiméad, agus níor tharla aon bhriseadh. Is é an teorainn teocht oibriúcháin incheadaithe fadtéarmach don seoltóir cábla ná 90 ℃. Agus an cábla á leagan, níor chóir go mbeadh an teocht chomhthimpeallach níos ísle ná 0 ℃. Is é an ga lúbthachta íosta 12 oiread thrastomhas seachtrach an chábla (12*OD). Tá an ciseal inslithe mianraí déanta as sraitheanna iomadúla de théip mica a bhfuil airíonna resistant dóiteáin.

Maidir le friotaíocht dóiteáin, comhlíonann an cábla seo ceanglais an dá chaighdeáin chorparáideacha agus IEC 60331-1, le fad dócháin suas le 180 nóiméad. Maidir le friotaíocht an tseoltóra ag 20ºC, caithfidh sé cloí leis na sonraíochtaí do sheoltóirí copair annealaithe de Chineál 1 nó de Chineál 2 mar atá leagtha amach i GB/T 3956 agus IEC 60228. Maidir le friotaíocht inslithe, níor cheart go mbeadh friotaíocht inslithe an chábla níos lú ná 100 MΩ·km ag teocht chomhthimpeallach.

Ina theannta sin, caithfidh an cábla críochnaithe dul faoi thástáil friotaíochta dóiteáin, agus an modh tástála de réir fhorálacha GB/T 19216.21. Socraítear an teocht don nochtadh dóiteáin ag 950 ~ 1000 ℃, le ré 180 nóiméad, agus tréimhse fuaraithe 15 nóiméad ina dhiaidh sin. Le linn na tréimhse seo, ní fhéadfaidh an cábla ciorcaid ghearr nó ciorcaid oscailte a thaispeáint.

Sonraíochtaí cábla coitianta

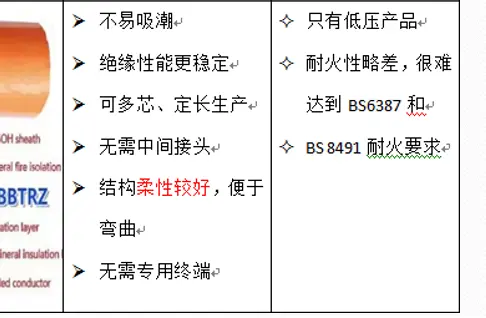

Buntáistí agus míbhuntáistí cábla solúbtha resistant dóiteáin BBTRZ i gcomparáid le cábla inslithe mianraí BTTZ:

Buntáistí:

Níl insliú cábla seans maith ar ionsú taise agus tá feidhmíocht inslithe cobhsaí aige.

Is féidir cores iolracha a tháirgeadh i faid sheasta, ag laghdú líon na gcónascairí idirmheánacha i gcáblaí.

Tá an struchtúr solúbtha, ag éascú lúbthachta cábla agus ag laghdú an deacracht a bhaineann le leagan.

Is féidir cáblaí a úsáid gan foircinn tiomnaithe, rud a laghdóidh costas gabhálais.

Míbhuntáistí: Tá an fhriotaíocht dóiteáin beagán níos ísle agus ní féidir leis ceanglais BS 8491 a chomhlíonadh.

Is é 90 ℃ an teocht oibriúcháin uasta, nach sroicheann 250 ℃ BTTZ

Is féidir leis an leibhéal feidhmíochta dócháin is airde riachtanais Aicme B1 a chomhlíonadh, ach ní féidir leis ceanglais Aicme A a chomhlíonadh.

Cásanna feidhmchláir:

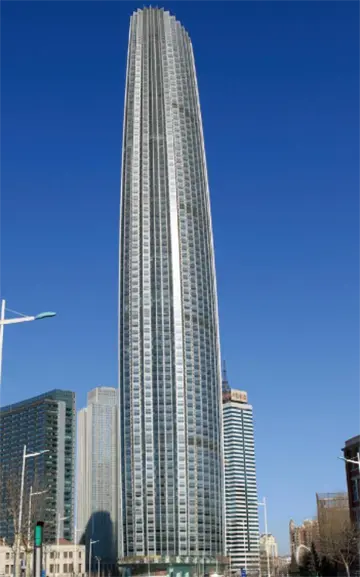

foirgneamh ard-ardú

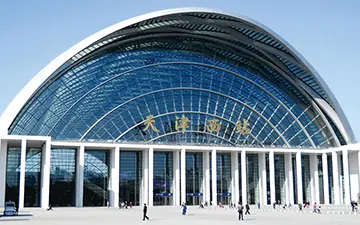

stáisiún iarnróid

críochfort aerfoirt

áiteanna spéisiúla stairiúla agus áilleacht radhairc

Pacáistiú & Seachadadh

Sonraí Pacáistithe:

Tá sé arna chinneadh ag an gcainníocht agus na ceanglais a cheannaíonn tú. Is féidir a chaibidil.

Port: Tianjin Port

Seachadadh: Ar Muir, De réir Aeir, De réir Express.
